7 英寸高分辨率触摸显示屏可实现直观的人机交互。
Android 11 操作系统提供丰富的应用程序,实现多功能。
强大的 RK3568 四核 64 位处理器可提供流畅的性能。
多种连接选项,包括 WiFi、蓝牙、LAN、HDMI、USB、RS232 和 RS485,实现灵活集成。
宽广的 -20°C 至 70°C 工作温度范围,适合工业环境。
IP65 级防水前面板可抵御灰尘和液体飞溅。
铝制外壳结构紧凑、坚固耐用,便于安装。
支持与 PLC、传感器和设备进行多样化的工业通信。
是人机界面、机器控制、数据采集、过程监控、数字标牌等的理想选择。
经济高效的解决方案大大简化了部署和操作。
可定制的操作系统、用户界面和专用应用程序,满足特定应用需求。
卓越的性价比,更低的总体拥有成本。
总之,要突出反应灵敏的触摸屏、多功能软件能力、灵活的连接性、坚固耐用的设计、工业级的可靠性和成本优势等关键卖点。使用图片展示界面和应用。强调与传统平板电脑或商用平板电脑相比的优势。
硬件参数:
CPU RK3568 4 核 64 位 Cortex-A55,最高主频 2.0Ghz。
内存:标准 2G
存储 EMMC 标准 16G
GPU ARM G52 2EE 支持 OpenGL ES 1.1/2.0/3.2、OpenCL 2.0、Vulkan 1.1
WIFI 2.4GHz
蓝牙 BT 4.0
操作系统
系统 Android 11
其他 支持 RTC 实时时钟、定时开关机
语言 中文、英语、法语、德语、意大利语、日语、韩语、俄语、西班牙语、波兰语、捷克语等多种语言、
波兰语、捷克语等多种语言。
1. 产品介绍
用户可以通过安卓智能显示终端轻松实现人机交互,通过安卓通用 APP 实现用户的各种个性化需求,如 WIFI/4G 上网、以太网上网、网页浏览、云端互联、远程控制、远程数据传输、播放音乐、播放视频、播放广告等。它还可以通过 RS232 和 RS485 等串口与外部设备通信。
2.产品特点
1.可实现电容式触摸和显示功能,实现人机交互,通过APP实现各种个性化需求。
2.支持WIFI/4G/以太网等多种组网方式,可实现远程数据传输、云端互联。
3.多种接口,支持多个RS232、RS485等不同串口通信,实现与外部设备的交换通信。
4.支持语音和视频播放。
5.工业嵌入式设计,易于安装。
4.Product parameters 产品参数

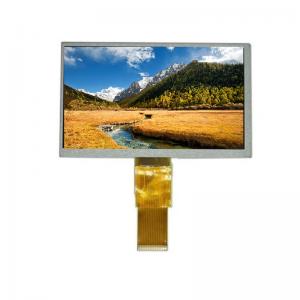

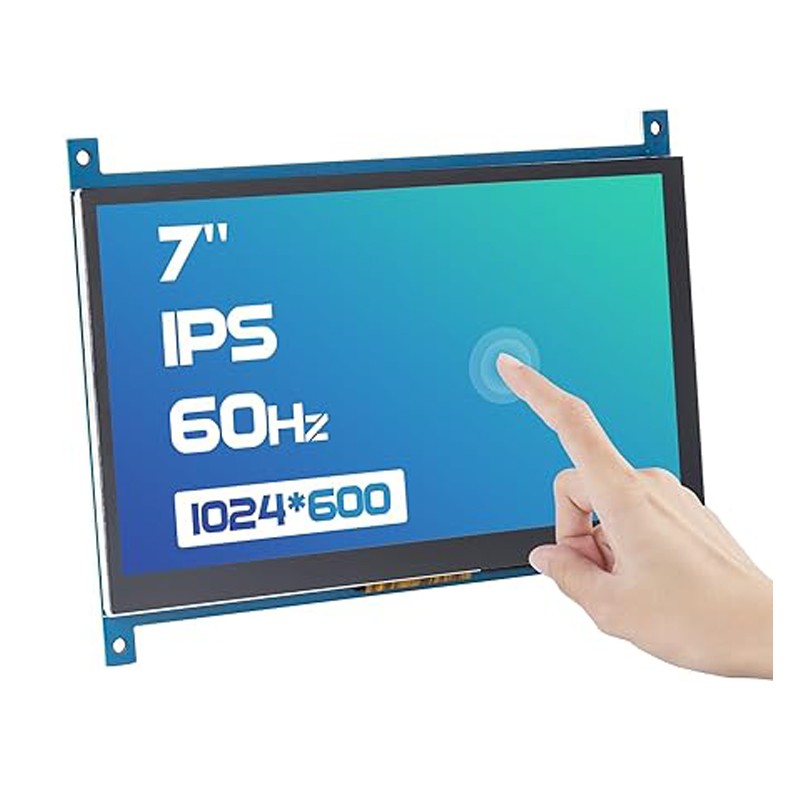

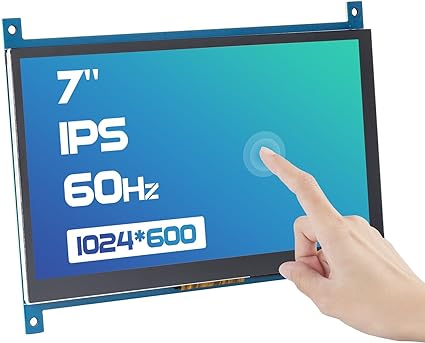

4.1 Display parameters 显示参数
Parameters |
Data |
Instructions |
Display size |
7 inch |
16:9 |
Resolution |
1024*600 |
Optional 1280*800 |
Colors |
16.7M |
- |
Active Area dimension(A.A.) |
154.215(H)*85.92(W) mm |
- |
Backlight brightness |
300-1000 n it |
The brightness can be adjusted by software |
Backlight lifetime (Hrs) |
50000Hrs |
LED backlight |
Viewing direction(CR>10) |
All view direction |
|
Touch type |
Capacitive touch panel |
Support single or 5 point touch |
Working life |
Single point can affordable≥50 million times |
|
Response time |
8ms |
|

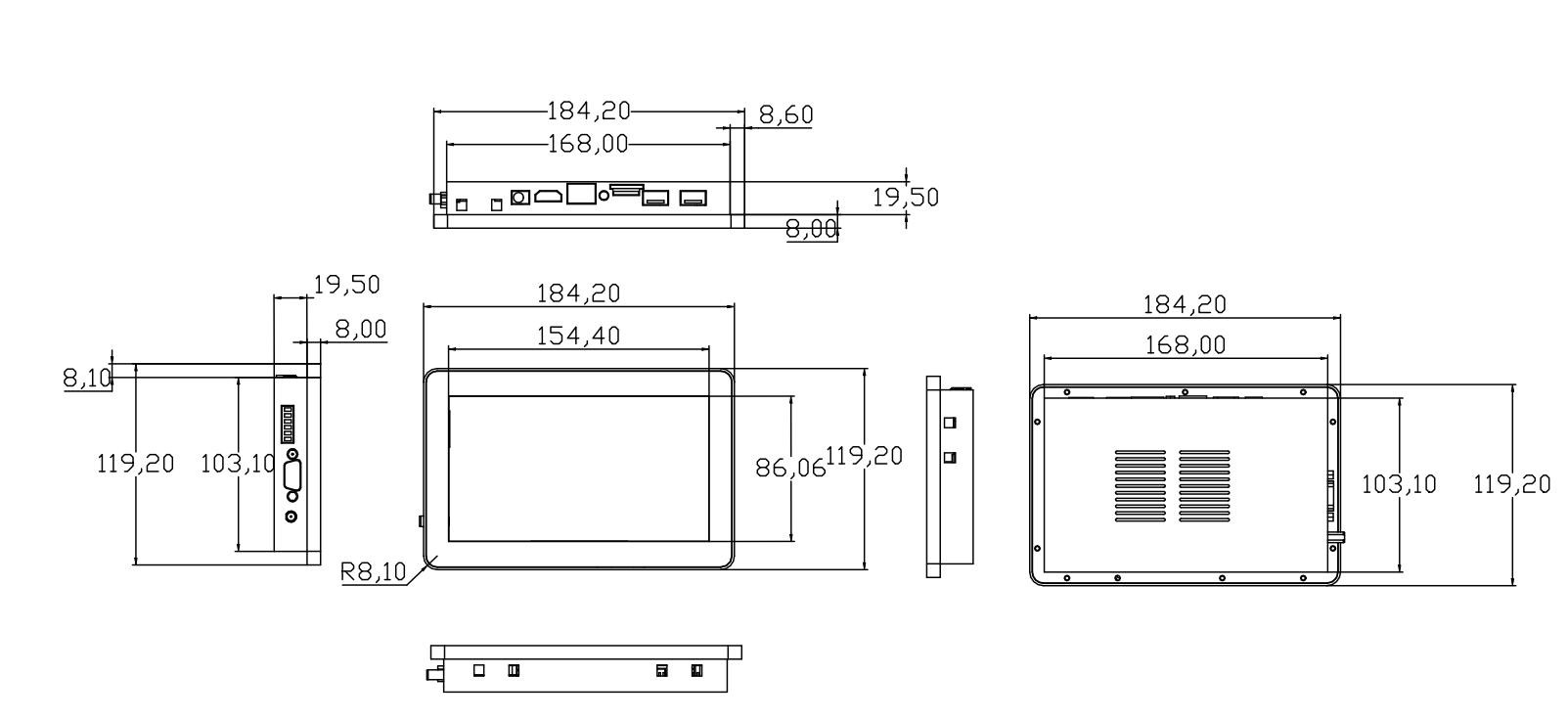

Case size |
184.2*119.2*25 mm |
|
4.2 Hardware parameters 硬件参数
CPU |
RK3568 4 cores 64-bit Cortex-A55, maximum main frequency 2.0Ghz. |
Memory |
Standard 2G |
Storage |
EMMC standard 16G |
GPU |
ARM G52 2EE support OpenGL ES 1.1/2.0/3.2、OpenCL 2.0,Vulkan 1.1 |
WIFI |
2.4GHz |
Bluetooth |
BT 4.0 |
Operation system |
Android 11 |
Others |
Support RTC real-time clock, 、timing switch |
Language |
Chinese, English, French, German, Italian, Japanese, Korean, Russian, Spanish, Polish, Czech and many other languages. |

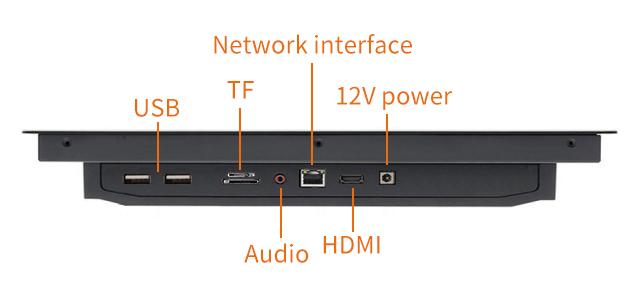

5.Interface parameters 接口参数
Power interface |
1*DC2.1,support width voltage 12V-36V power supply |
USB |
1*USB 3.0/ 1*USB2.0; 4* built-in USB socket. |
TF card |
1*TF card with standard interface |
SIM Card |
1*SIM card standard interface,support a variety of standards(Depend on 3G/4G module) |
HDMI |
1*HDMI, support HDMI data transfer,the maximum support 4K |
Net interface |
1*LAN,10M/100M adaptive ether |
Audio/video output |
Support left and right channel output, built-in dual 8R/5 power amplifier |
Reset key |
Support(1*UBOOT) |

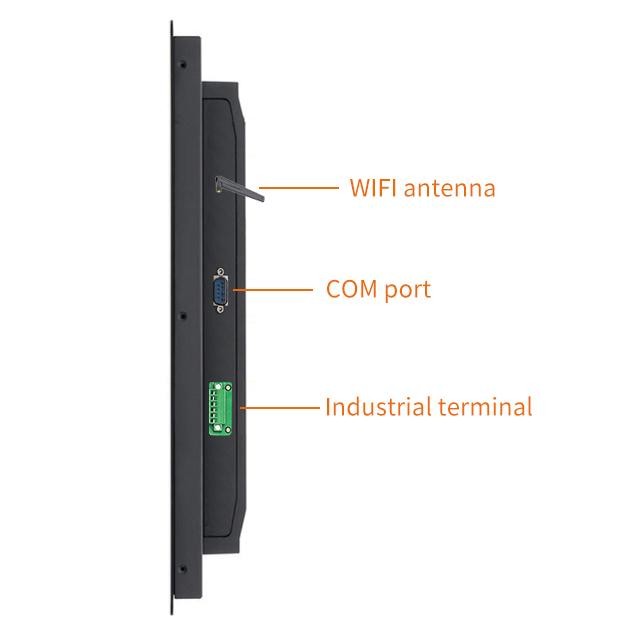

COM |
2*RS232(Optional RS485,TTL) |
WIFI Antenna |
1*WiFi antenna |
6.Reliability parameters 可靠性参数
Working temperature |
-20°C~70°C |
Storage temperature |
- 30°C~80°C |
Relative humidity |
Humidity: 90%, Temperature:50℃ |
Vibration protection |
10Hz-50Hz-10Hz Amplitude 1.5mm X、Y、Z each 3H |
Product certification |
CCC/CE/FCC/EMC/CB/ROHS |
Front waterproof rating |
The front panel can reach IP65 protected rating |
保养和维护
1.必须保持电源线接触良好,以避免松脱、打火和电压波动。
2. 关闭机器时,请关闭当前程序并依次点击 "开始"-"关闭",当无信号显示时,请关闭交流电源开关。
3.通过电源开关关闭机器后,如需再次开机,请至少等待 5 秒钟。而且机身开关会对机器造成一定的损坏,影响使用寿命。请避免频繁操作。
4. 如果关机后长时间不使用,最好切断外部电源(关闭电源插座并拔出电源插头)。
5. 雷雨天气请勿使用本机,并将电源线和网线拔下,以防雷击。
6. U 盘、移动硬盘等外置存储设备使用完毕后,请按正确步骤退出设备,然后将其取出。
7. 如果没有绝对把握,请勿添加、删除或更改计算机系统文件和设置。
8. 如果没有特殊需要或绝对把握,请勿使用第三方软件修复系统。
9. 清洁机器时,请先拔掉电源插头,然后将清洁液涂抹在软掸子布上,再进行擦拭。特别注意不要将太湿的掸子布放在机器内部,以免机器进水。
10. 如果光线过亮,甚至直射,一方面会影响触摸机的视觉交流,另一方面直射光线会损坏屏幕的电子元件。
11. 机器所在环境的湿度要适宜。如果电子设备过于潮湿,会影响电路状态并导致问题。
Important notes 重要说明:
01. 请勿将机器放置在不稳定或易坠落的位置。
02. 避免将机器暴露在阳光和其他热源下。
03. 雷雨天气(尤其是闪电),请拔下电源插头和天线插头。
04. 请将电源线放置在不会被人绊倒的地方,并且不要用任何杂物覆盖电源线。
05. 给设备供电前,请确认电源电压是否符合设备要求。
06. 请勿让电源插座超载,以免引起火灾或触电。
07. 对于使用电源线的设备,设备附近必须有方便使用的电源插座。
08. 清洁设备前,请从插座上拔下电源线,并用干的软布擦拭显示器。
09. 请避免因虫蛀、鼠咬或异物侵入造成(如外壳、LED 屏幕、接口、元件、电路等)破损、生锈、损坏等。
010. 避免接触或暴露于不适当的温度、溶剂、酸、碱、水浸泡或潮湿环境中。
011. 请勿让任何液体流入或溅入设备,以免造成短路或火灾。
012. 请勿让未经本公司授权的机构或人员打开设备。
013. 如果长时间不使用本设备,请拔下电源插头。
014. 为避免频繁开关机对产品造成不必要的损坏,请在关闭电源后至少等待 30 秒钟再开机。
015. 在需要连接或拔下任何信号线之前,请确保已事先拔下所有电源线。
016. 确保系统散热和通风良好。
017. 请在专业人员的指导下将系统安装在合适的位置。
