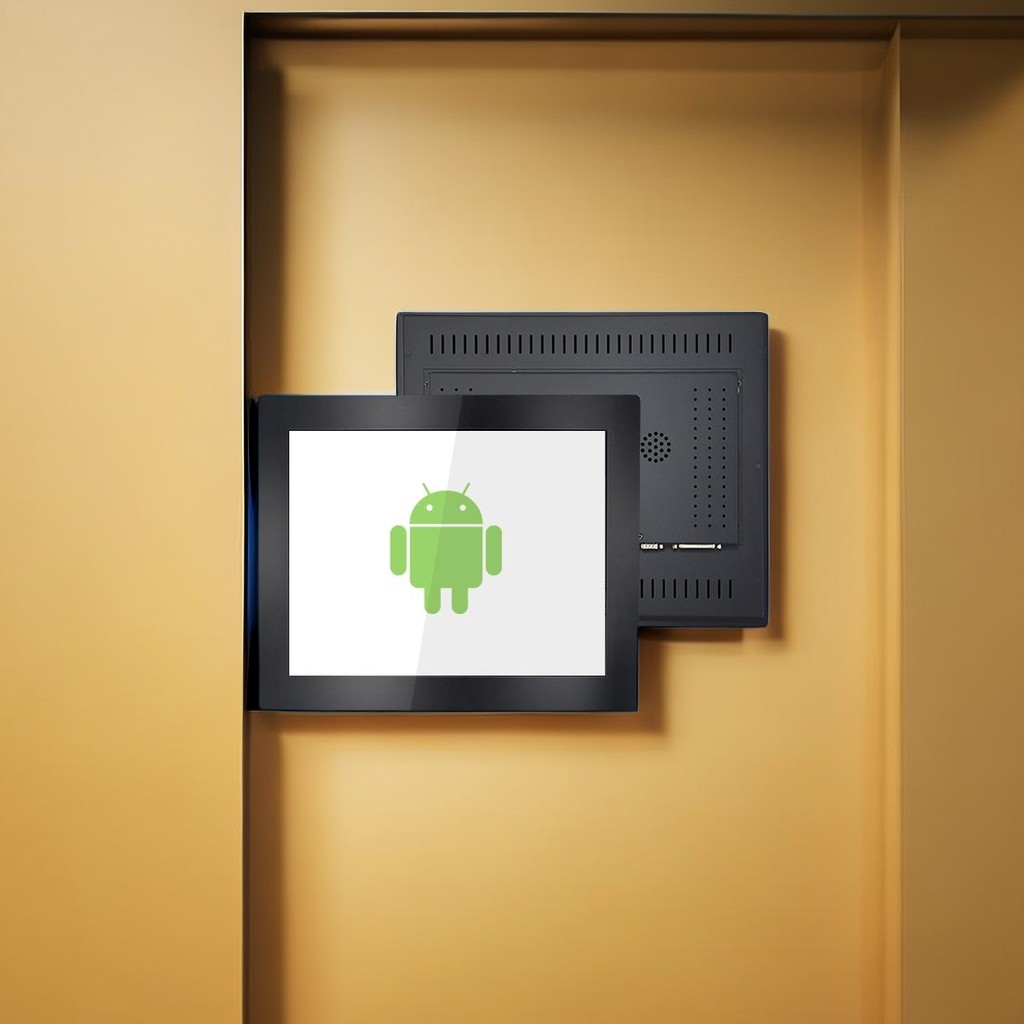

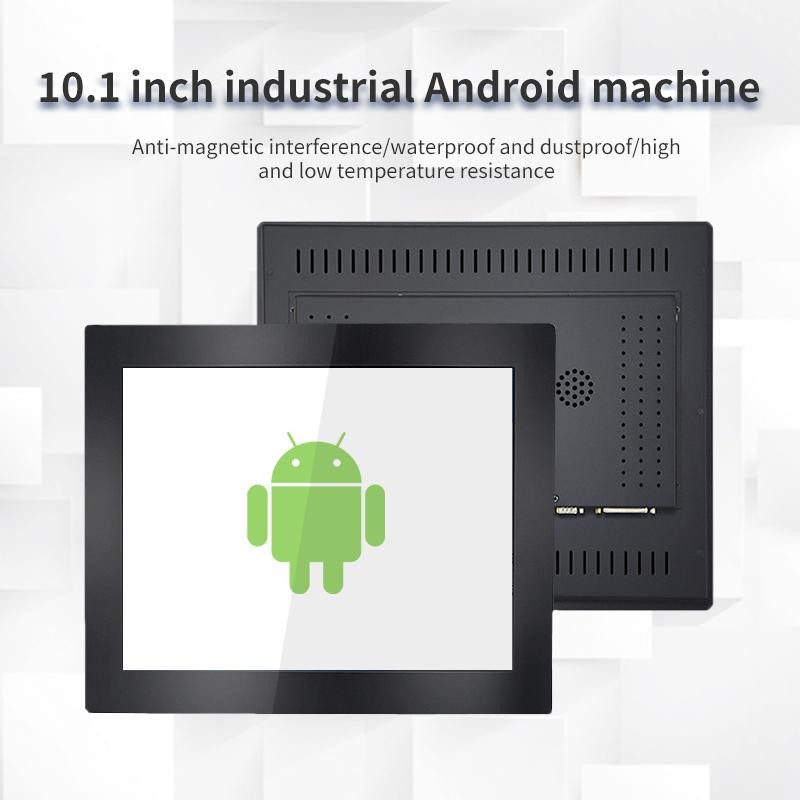

一. 产品介绍
用户可以通过安卓智能显示终端轻松实现人机交互，通过安卓通用 APP 实现用户的各种个性化需求，如 WIFI/4G 上网、以太网上网、网页浏览、云端互联、远程控制、远程数据传输、播放音乐、播放视频、播放广告等。它还可以通过 RS232 和 RS485 等串口与外部设备通信。
二、产品特点
1.可实现电容式触摸和显示功能，实现人机交互，通过 APP 实现各种个性化需求。
2.支持 WIFI/4G/以太网等多种组网方式，可实现远程数据传输、云端互联。
3.多种接口，支持多个RS232、RS485等不同串口通信，实现与外部设备的交换通信。
4.支持语音和视频播放。
5.工业嵌入式设计，易于安装。
Display parameters 显示参数
|
Parameters |
Data |
Instructions |
|
Display size |
10.1 inch |
16：9 |
|
Resolution |
1280*800 |
|
|
Colors |
16.7M |
- |
|
Active Area dimension（A.A.） |
216.58(H)*135.36(W)mm |
|
|
Backlight brightness |
600 n it |
The brightness can be adjusted by software |
|
Backlight lifetime (Hrs) |
50000Hrs |
LED backlight |
|
Viewing direction(CR>10) |
Wide view angle |
|
|
Touch type |
Capacitive touch panel |
Support single or 10 point touch |
|
Working life |
Single point can affordable≥50 million times |
|
|
Response time |
8ms |
|
|
Case size |
249.6*167.8*35.5 mm |
|
4.2 Hardware parameters 硬件参数
|
CPU |
RK3568 4 cores 64-bit Cortex-A55, maximum main frequency 2.0Ghz. |
|
Memory |
Standard 2G |
|
Storage |
EMMC standard 16G |
|
GPU |
ARM G52 2EE support OpenGL ES 1.1/2.0/3.2、OpenCL 2.0，Vulkan 1.1 |
|
WIFI |
2.4GHz |
|
Bluetooth |
BT 4.0 |
|
Operation system |
Android 11 |
|
Others |
Support RTC real-time clock, 、timing switch |
|
Language |
Chinese, English, French, German, Italian, Japanese, Korean, Russian, Spanish, Polish, Czech and many other languages. |

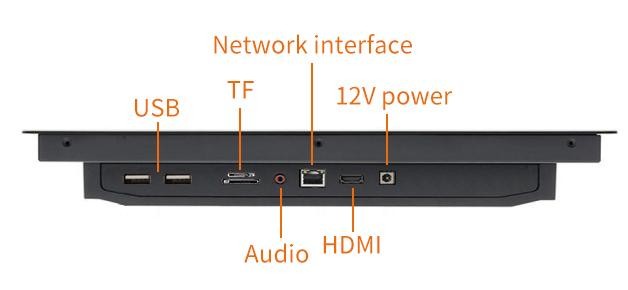

5.Interface parameters 接口参数
|
Power interface |
1*DC2.1,support width voltage 12V-36V power supply |
|
USB |
1*USB 3.0/ 1*USB2.0; 4* built-in USB socket. |
|
TF card |
1*TF card with standard interface |
|
SIM Card |
1*SIM card standard interface,support a variety of standards（Depend on 3G/4G module） |
|
HDMI |
1*HDMI, support HDMI data transfer,the maximum support 4K |
|
Net interface |
1*LAN,10M/100M adaptive ether |
|
Audio/video output |
Support left and right channel output, built-in dual 8R/5 power amplifier |
|
Reset key |
Support（1*UBOOT） |
|

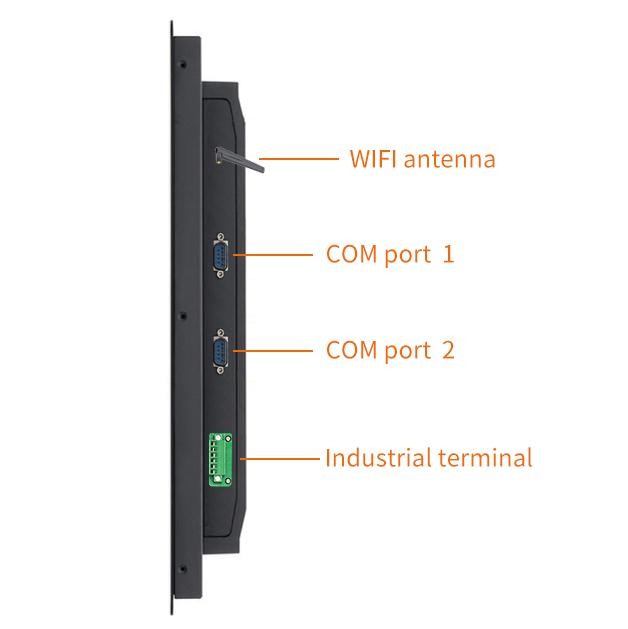

COM |
2*RS232(Optional RS485,TTL) |
|
WIFI Antenna |
1*WiFi antenna |
6.Reliability parameters 可靠性参数
|
Working temperature |
-20°C~70°C |
|
Storage temperature |
- 30°C~80°C |
|
Relative humidity |
Humidity: 90%, Temperature：50℃ |
|
Vibration protection |
10Hz-50Hz-10Hz Amplitude 1.5mm X、Y、Z each 3H |
|
Front waterproof rating |
The front panel can reach IP65 protected rating |
保养和维护
1.必须保持电源线接触良好，以避免松脱、打火和电压波动。
2. 关闭机器时，请关闭当前程序并依次点击 "开始"-"关闭"，当无信号显示时，请关闭交流电源开关。
3.通过电源开关关闭机器后，如需再次开机，请至少等待 5 秒钟。而且机身开关会对机器造成一定的损坏，影响使用寿命。请避免频繁操作。
4. 如果关机后长时间不使用，最好切断外部电源（关闭电源插座并拔出电源插头）。
5. 雷雨天气请勿使用本机，并将电源线和网线拔下，以防雷击。
6. 使用完 U 盘、移动硬盘等外部存储设备后，请按照正确的程序退出设备，然后再将其取出。
7. 如果没有绝对把握，请勿添加、删除或更改计算机系统文件和设置。
8. 如果没有特殊需要或绝对把握，请勿使用第三方软件修复系统。
9. 清洁机器时，请先拔掉电源插头，然后将清洁液涂抹在软掸布上，再进行擦拭。特别注意不要将太湿的掸子布放在机器内部，以免机器进水。
10. 如果光线过亮，甚至直射，一方面会影响触摸机的视觉交流，另一方面直射光线会损坏屏幕的电子元件。
11. 机器所在环境的湿度要适宜。如果电子设备过于潮湿，会影响电路状态并导致问题。
Important notes 重要说明：
01. 请勿将机器放置在不稳定或易坠落的位置。
02. 避免将机器暴露在阳光和其他热源下。
03. 雷雨天气（尤其是闪电），请拔下电源插头和天线插头。
04. 请将电源线放置在不会被人绊倒的地方，并且不要用任何杂物覆盖电源线。
05. 给设备供电前，请确认电源电压是否符合设备要求。
06. 请勿让电源插座超载，以免引起火灾或触电。
07. 对于使用电源线的设备，设备附近必须有方便使用的电源插座。
08. 清洁设备前，请从插座上拔下电源线，并用干的软布擦拭显示器。
09. 请避免因虫蛀、鼠咬或异物侵入造成（如外壳、LED 屏幕、接口、元件、电路等）破损、生锈、损坏等。
010. 避免接触或暴露于不适当的温度、溶剂、酸、碱、水浸泡或潮湿环境中。
011. 请勿让任何液体流入或溅入设备，以免造成短路或火灾。
012. 请勿让未经本公司授权的机构或人员打开设备。
013. 如果长时间不使用本设备，请拔下电源插头。
014. 为避免频繁开关机对产品造成不必要的损坏，请在关闭电源至少 30 秒后再开机。
015. 在需要连接或拔下任何信号线之前，请确保已事先拔下所有电源线。
016. 确保系统散热和通风良好。
017. 请在专业人员的指导下将系统安装在合适的位置。
