接口40pin LVDS LCD控制器板

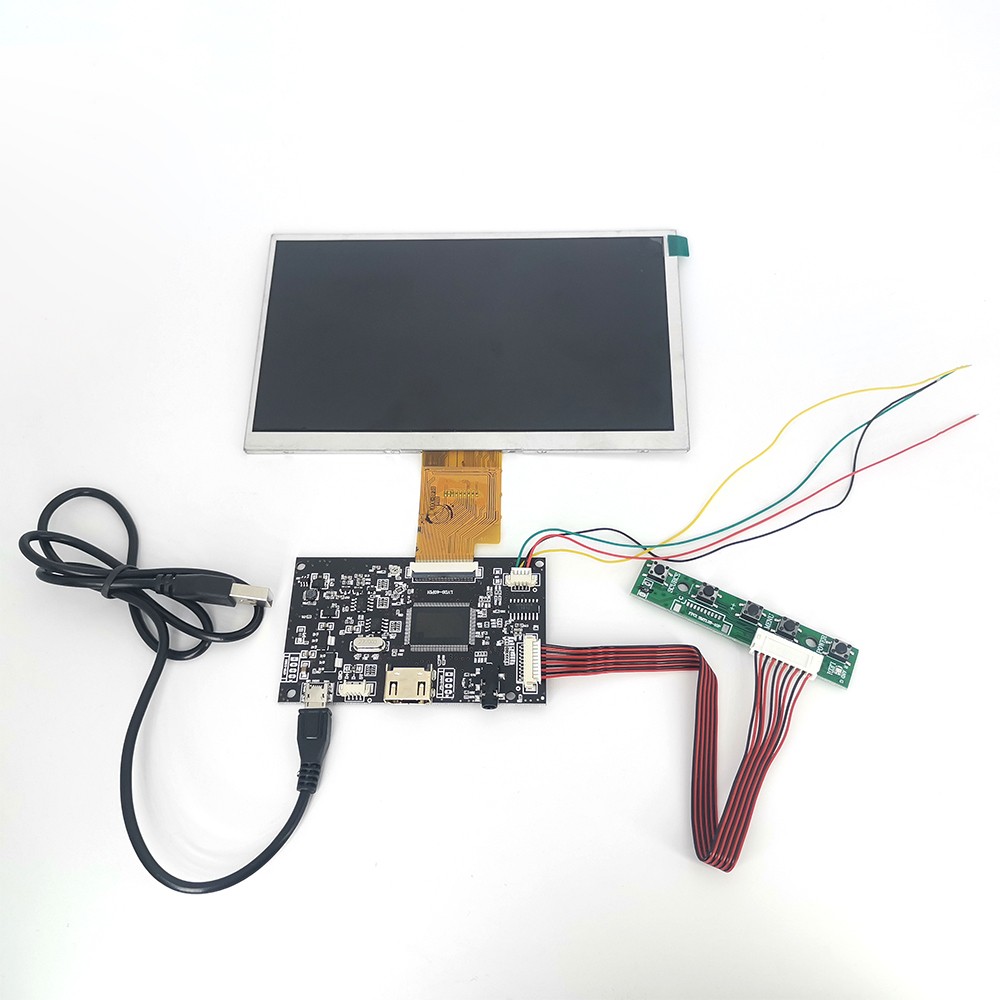

用于 7 英寸 10.1 英寸 LCD 显示器的高清 TFT LCD 驱动板 高清LVDS控制器 40引脚 LCD 控制器板带USB 5V输入接口

产品描述:  产品外部尺寸为 87.5*52.8*7mm

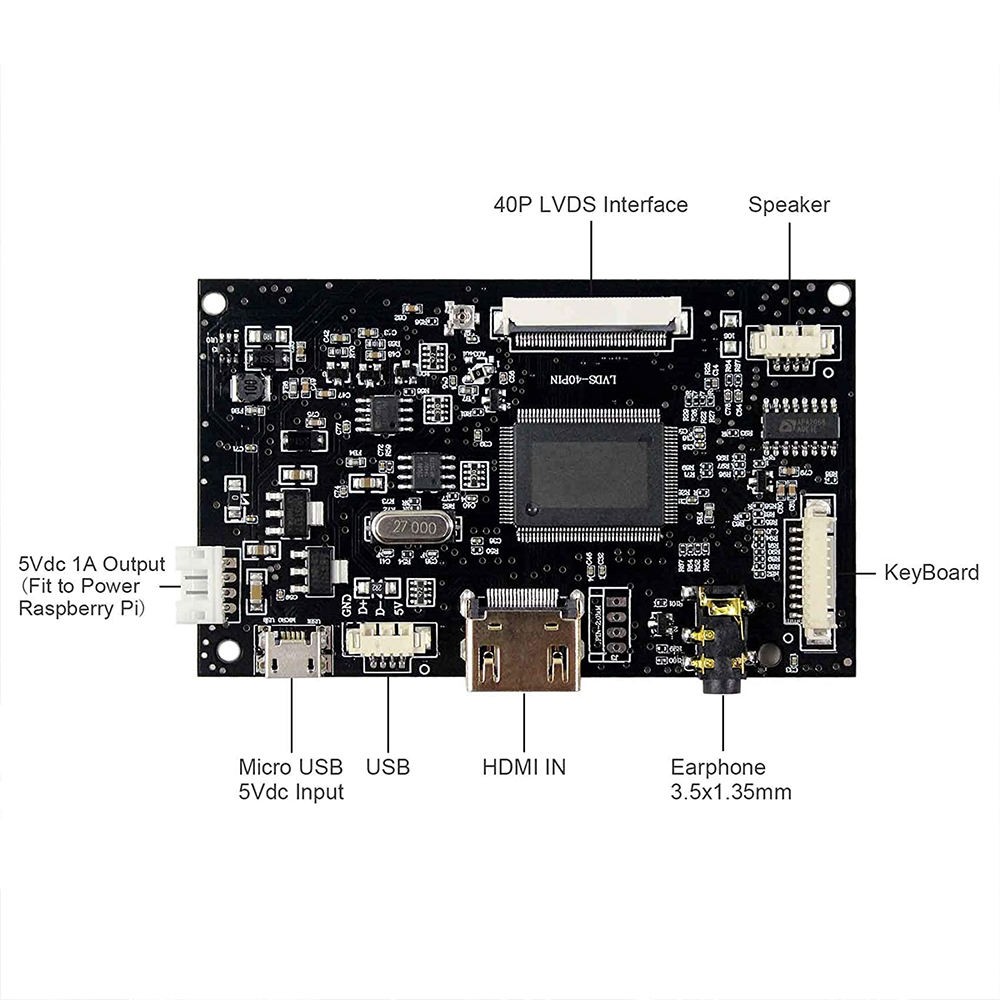

该驱动板的特点

1. MIRCO USB 电源接口，5V 标准电源，需大于 1.5a
2. 所有插入式插座应为 1.25mm 带跳线插座
3、1 路高清信号输入，本 IC 支持 HD1.2
4、高清为高质量镀金安装
5. 屏幕接口由高质量镀金连接器 - 40pin-EJ070NA01 定义。
6. 支持功率放大器输出，8-2w / 4-2w
7. 驱动板采用特殊电路设计，可驱动 10V 左右的 LED 背光，最大支持 200MA 电流输出。
8、支持ttl-40p 标准接口（见 ej070na-13a）、

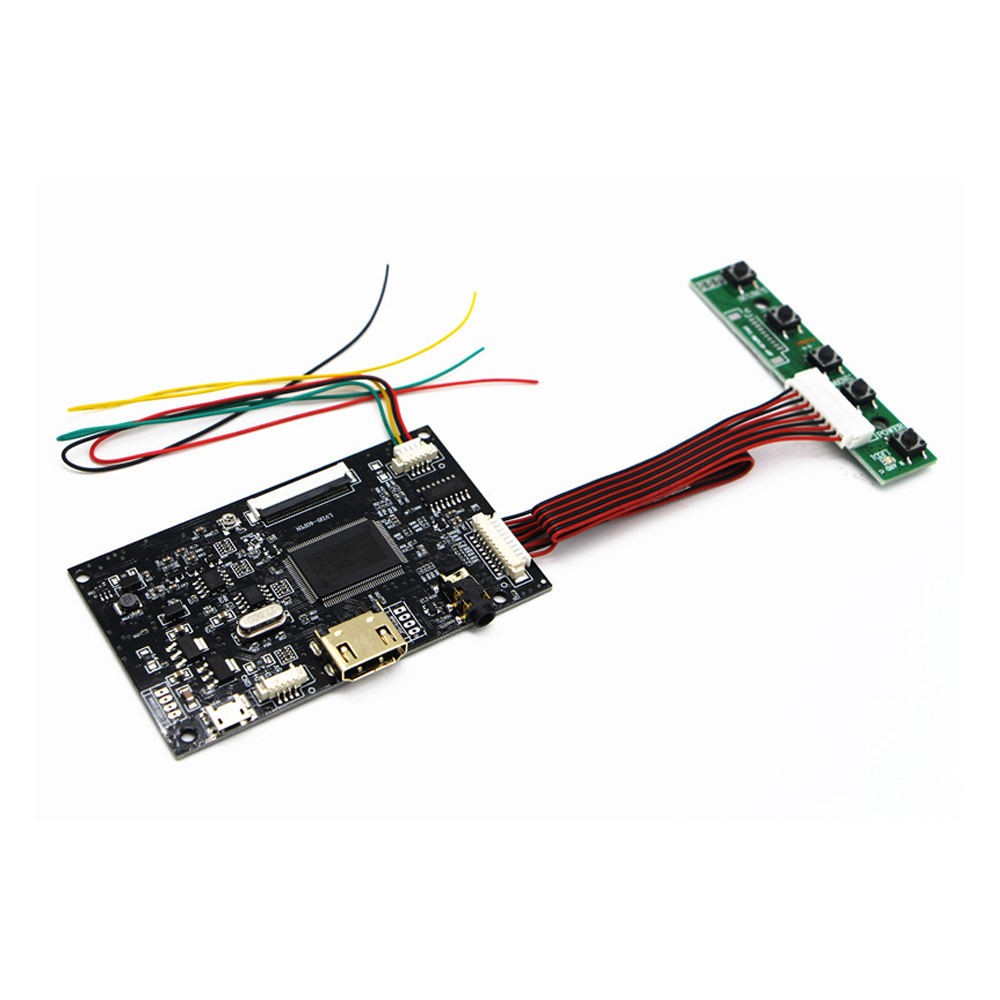

9、标准 5 键按键板接口，并支持双色 LED 灯显示
9.  支持 LVDS 信号输出，个别屏幕需要转接板
10. 可直接驱动 40 针 LVDS 定义接口 EJ080NA04B - 1024 x768 分辨率 其他型号，请查看 LCD 规格或咨询我们的技术部门
11. 本驱动板最大输出显示分辨率为 1920X1200HD 信号号输入（与液晶屏有关）。
驱动板采用全贴片元件
  12、本驱动板可增加遥控功能（需通过软件实现）现有程序只需增加遥控器，直接使用
13、驱动板可自动检测，并显示相关输入电压信息
---- 注，此功能为自定义功能，需联系我公司技术部
14、高清信号显示，默认 4S 无信号自动机，自动启动信号，省电设计功能
15. 该驱动板的正常程序是开机启动无信号
16. 驱动板有四个定位孔。
要求：
17、仅支持高清音效输出，功放建议选择 8 欧/1W、8 欧/2W、4 欧/1W、4 欧/2W 等规格 18、双音频输出接口设计，通用性更强 19.
18、双音频输出接口设计，通用性更好
19. 驱动板 VCOM 电压采用电位器调节设计，可适应更多 LCD 屏幕，调节方便简单
20. 支持耳机输出功能，支持国家和国际标准的两种耳机标准接口，常见的 3.5mm 耳机适用于大多数手机。

我们还可针对特殊情况提供其他定制服务

1. 客户需要更改程序，并与我公司联系购买相关程序下载板。

2. 使用本公司的 USB 接口程序下载板，可自行在 BIN 编码上添加 LOGO。

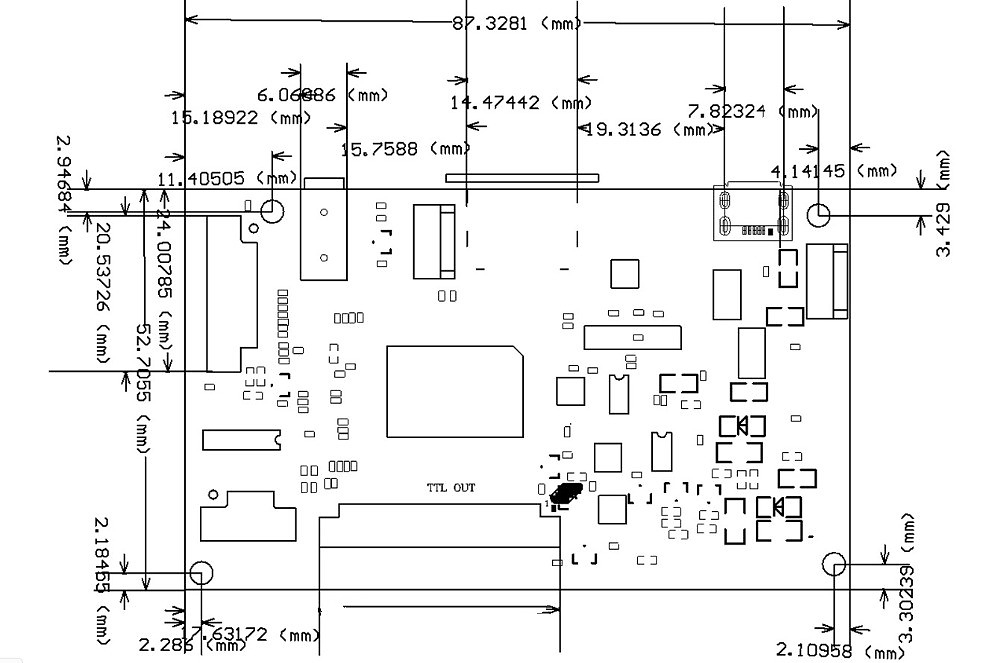

Driver Board Size
