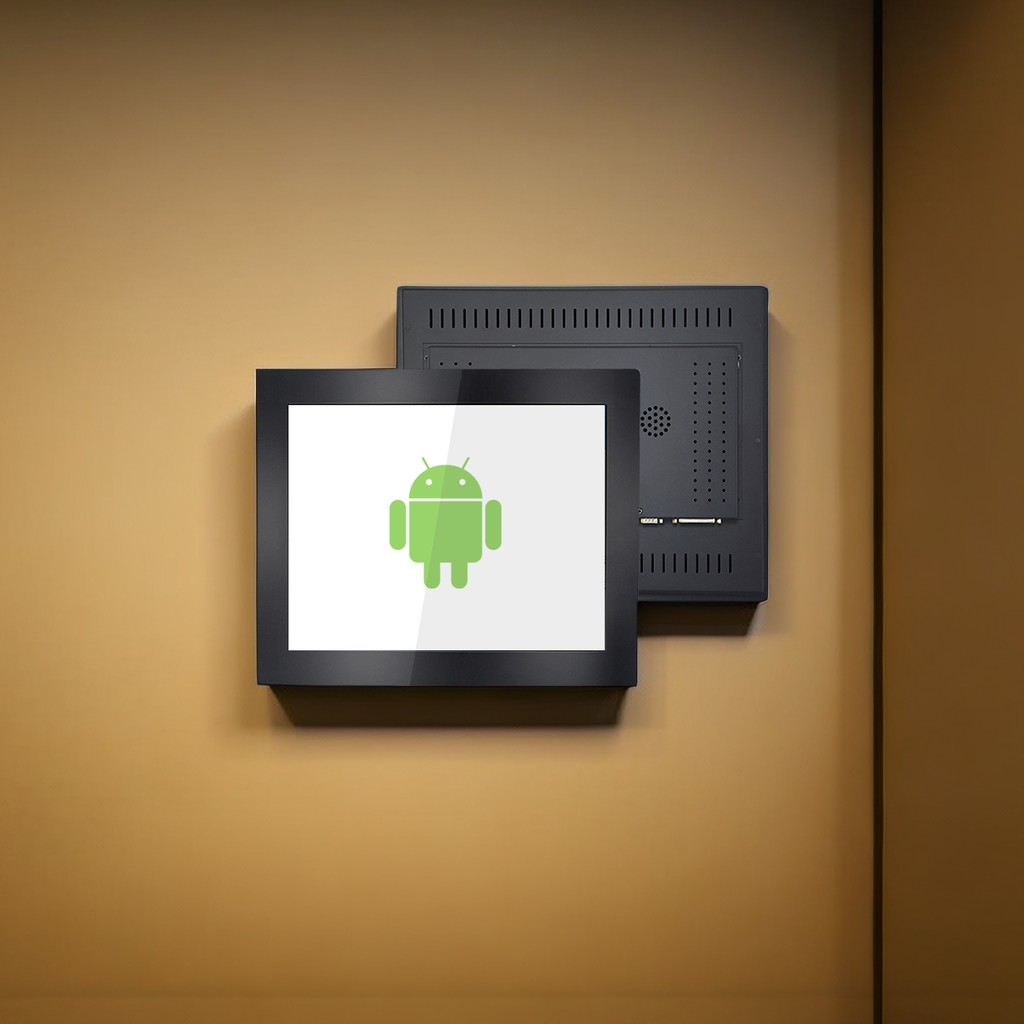

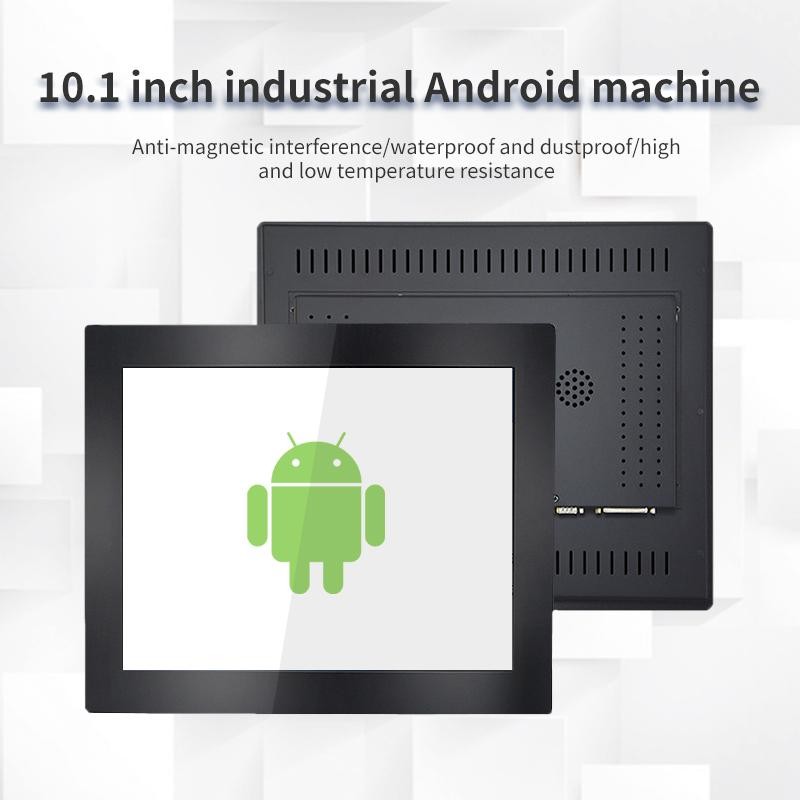

10.1 英寸高分辨率电容式触摸屏实现了直观的交互。
强大的 64 位 RK3568 四核处理器提供流畅的性能。
Android 11 操作系统可灵活运行各种应用程序。
丰富的连接功能，包括 WiFi、蓝牙、局域网、USB 3.0 和 RS232/485，实现无缝集成。
宽泛的 -20°C 至 70°C 工作温度范围，适合工业环境。
IP65 级防水前面板可防止灰尘和液体进入。
光滑坚固的铝制外壳可快速安装。
是工业人机界面、过程监控、机器控制和数据采集的理想之选。
经济高效的一体化解决方案简化了部署和维护。
可定制的用户界面和专用软件解决方案可满足特定需求。
与传统平板电脑相比，性价比极高。
总之，要突出反应灵敏的电容式触摸屏、功能强大的处理器、安卓系统的灵活性、强大的连接性、工业级设计、丰富的接口和成本效益等主要优势。使用图片展示界面和应用程序。强调与传统面板和平板电脑相比的优势。
显示参数
参数 数据说明
显示屏尺寸 10.1 英寸 16：9
分辨率 1024*600
颜色 16.7M
活动区域尺寸： （A.A.）尺寸
222.72（高）*125.28（宽）毫米
背光亮度 600 nit 亮度可通过软件调节 软件
背光寿命（小时） 50000 小时 LED 背光
视角（CR>10） 广视角
触摸类型 电容式触摸屏 支持单点或 10 点触摸
工作寿命 单点触控可承受≥50 万次
响应时间 8ms

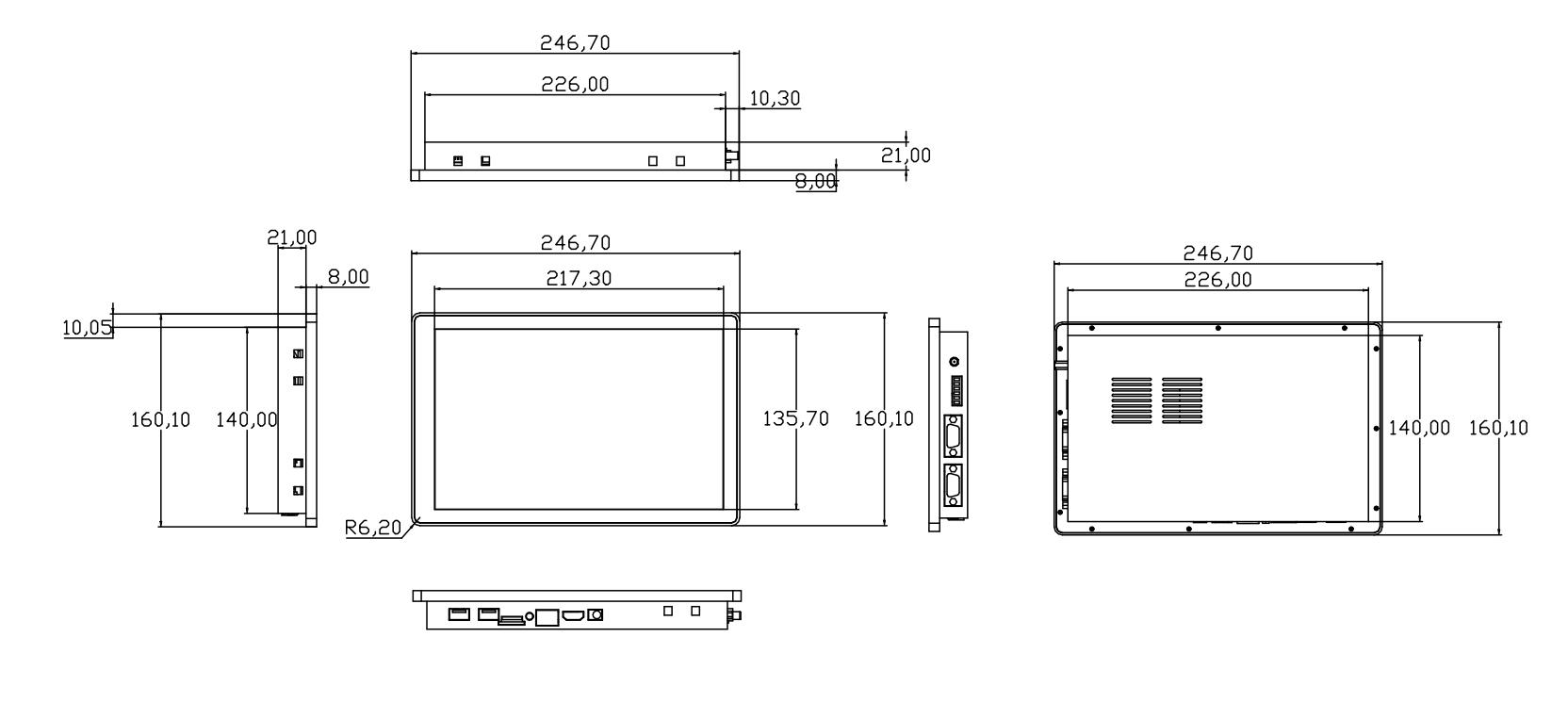

外壳尺寸 249.6*167.8*35.5 毫米
硬件参数
5.接口参数
CPU RK3568 4 核 64 位 Cortex-A55，最高主频 2.0Ghz。
内存 标准 2G
存储 EMMC 标准 16G
GPU ARM G52 2EE 支持 OpenGL ES 1.1/2.0/3.2、OpenCL 2.0、Vulkan 1.1
WIFI 2.4GHz
蓝牙 BT 4.0
操作
系统 Android 11
其他 支持 RTC 实时时钟、定时开关
语言 中文、英文、法文、德文、意大利文、日文、韩文、俄文、西班牙文、波兰文、
捷克语等多种语言。
电源
接口 1*DC2.1，支持宽电压 12V-36V 电源
USB 1*USB3.0/1*USB2.0；4*内置 USB 插口。
TF 卡 1*标准接口的 TF 卡
SIM 卡 1*SIM 卡标准接口，支持多种标准（取决于 3G/4G
模块）。
HDMI 1*HDMI，支持 HDMI 数据传输，最大支持 4K
网络
接口 1*LAN，10M/100M 自适应以太网
音频/视频
输出 支持左右声道输出，内置双 8R/5 功放
复位键 支持（1*UBOOT）

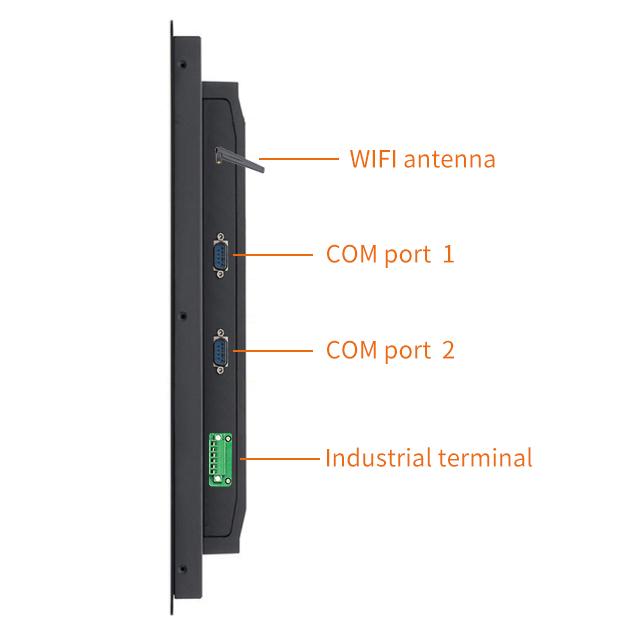

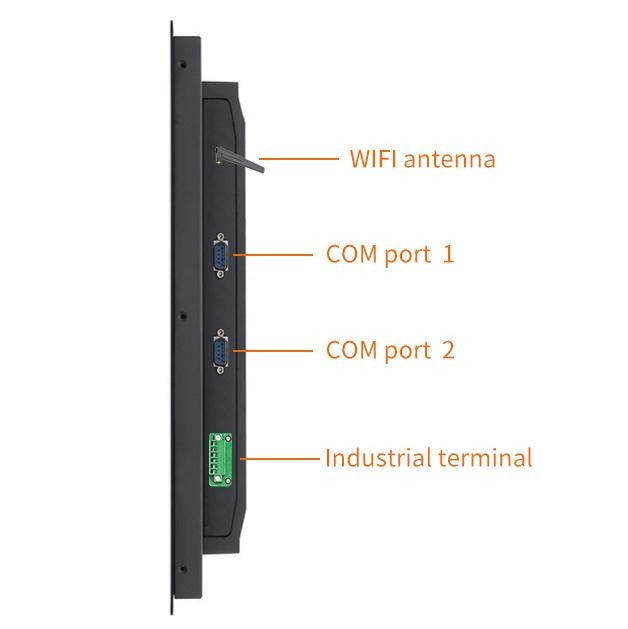

COM 2*RS232（可选 RS485、TTL）
WIFI
天线 1*WiFi 天线
1. 产品介绍
用户可以通过安卓智能显示终端轻松实现人机交互，通过安卓通用 APP 实现用户的各种个性化需求，如 WIFI/4G 上网、以太网上网、网页浏览、云端互联、远程控制、远程数据传输、播放音乐、播放视频、播放广告等。它还可以通过 RS232 和 RS485 等串口与外部设备通信。
2.产品特点
1）.可实现电容式触摸和显示功能，实现人机交互，通过APP实现各种个性化需求。
2）.支持 WIFI/4G/以太网等多种组网方式，可实现远程数据传输、云端互联。
3）.多种接口，支持多个 RS232、RS485 等不同串口通信，实现与外部设备的交流沟通。
4）.支持语音和视频播放。
5）.工业嵌入式设计，易于安装。
|
Parameters |
Data |
Instructions |
|
Display size |
10.1 inch |
16：9 |
|
Resolution |
1024*600 |
|
|
Colors |
16.7M |
- |
|
Active Area dimension（A.A.） |
222.72(H)*125.28(W) mm |
|
|
Backlight brightness |
600 n it |
The brightness can be adjusted by software |
|
Backlight lifetime (Hrs) |
50000Hrs |
LED backlight |
|
Viewing direction(CR>10) |
Wide view angle |
|
|
Touch type |
Capacitive touch panel |
Support single or 10 point touch |
|
Working life |
Single point can affordable≥50 million times |
|
|
Response time |
8ms |
|
|
Case size |
249.6*167.8*35.5 mm |
|
4.2 硬件参数Hardware parameters
|
CPU |
RK3568 4 cores 64-bit Cortex-A55, maximum main frequency 2.0Ghz. |
|
Memory |
Standard 2G |
|
Storage |
EMMC standard 16G |
|
GPU |
ARM G52 2EE support OpenGL ES 1.1/2.0/3.2、OpenCL 2.0，Vulkan 1.1 |
|
WIFI |
2.4GHz |
|
Bluetooth |
BT 4.0 |
|
Operation system |
Android 11 |
|
Others |
Support RTC real-time clock, 、timing switch |
|
Language |
Chinese, English, French, German, Italian, Japanese, Korean, Russian, Spanish, Polish, Czech and many other languages. |

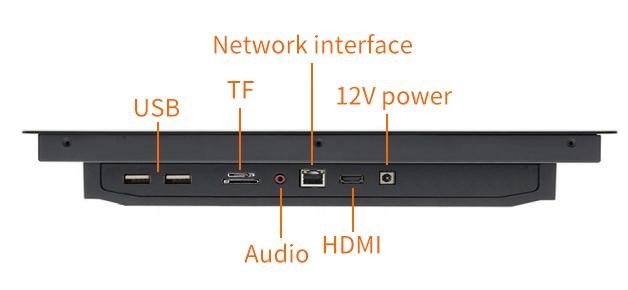

5.接口参数 Interface parameters
|
Power interface |
1*DC2.1,support width voltage 12V-36V power supply |
|
USB |
1*USB 3.0/ 1*USB2.0; 4* built-in USB socket. |
|
TF card |
1*TF card with standard interface |
|
SIM Card |
1*SIM card standard interface,support a variety of standards（Depend on 3G/4G module） |
|
HDMI |
1*HDMI, support HDMI data transfer,the maximum support 4K |
|
Net interface |
1*LAN,10M/100M adaptive ether |
|
Audio/video output |
Support left and right channel output, built-in dual 8R/5 power amplifier |
|
Reset key |
Support（1*UBOOT） |
|
COM |
2*RS232(Optional RS485,TTL) |
|
WIFI Antenna |
1*WiFi antenna |
6.可靠性参数 Reliability parameters
|
Working temperature |
-20°C~70°C |
|
Storage temperature |
- 30°C~80°C |
|
Relative humidity |
Humidity: 90%, Temperature：50℃ |
|
Vibration protection |
10Hz-50Hz-10Hz Amplitude 1.5mm X、Y、Z each 3H |
|
Front waterproof rating |
The front panel can reach IP65 protected rating |
保养和维护
1.必须保持电源线接触良好，以避免松脱、打火和电压波动。
2. 关闭机器时，请关闭当前程序并依次点击 "开始"-"关闭"，当无信号显示时，请关闭交流电源开关。
3.通过电源开关关闭机器后，如需再次开机，请至少等待 5 秒钟。而且机身开关会对机器造成一定的损坏，影响使用寿命。请避免频繁操作。
4. 如果关机后长时间不使用，最好切断外部电源（关闭电源插座并拔出电源插头）。
5. 雷雨天气请勿使用本机，并将电源线和网线拔下，以防雷击。
6. U 盘、移动硬盘等外置存储设备使用完毕后，请按正确步骤退出设备，然后将其取出。
7. 如果没有绝对把握，请勿添加、删除或更改计算机系统文件和设置。
8. 如果没有特殊需要或绝对把握，请勿使用第三方软件修复系统。
9. 清洁机器时，请先拔掉电源插头，然后将清洁液涂抹在软掸子布上，再进行擦拭。特别注意不要将太湿的掸子布放在机器内部，以免机器进水。
10. 如果光线过亮，甚至直射，一方面会影响触摸机的视觉交流，另一方面直射光线会损坏屏幕的电子元件。
11. 机器所在环境的湿度要适宜。如果电子设备过于潮湿，会影响电路状态并导致问题。
重要说明：
01. 请勿将机器放置在不稳定或易坠落的位置。
02. 避免将机器暴露在阳光和其他热源下。
03. 雷雨天气（尤其是闪电），请拔下电源插头和天线插头。
04. 请将电源线放置在不会被人绊倒的地方，并且不要用任何杂物覆盖电源线。
05. 给设备供电前，请确认电源电压是否符合设备要求。
06. 请勿使电源插座超载，以免引起火灾或触电。
07. 对于使用电源线的设备，设备附近必须有方便使用的电源插座。
08. 清洁设备前，请从插座上拔下电源线，并用干燥的软布擦拭显示器。
09. 请避免因虫蛀、鼠咬或异物侵入造成（如外壳、LED 屏幕、接口、元件、电路等）破损、生锈、损坏等。
010. 避免接触或暴露于不适当的温度、溶剂、酸、碱、水浸泡或潮湿环境中。
011. 请勿让任何液体流入或溅入设备，以免造成短路或火灾。
012. 请勿让未经本公司授权的机构或人员打开设备。
013. 如果长时间不使用本设备，请拔下电源插头。
014. 为避免频繁开关机对产品造成不必要的损坏，请在关闭电源至少 30 秒后再开机。
015. 在需要连接或拔下任何信号线之前，请确保已事先拔下所有电源线。
016. 确保系统散热和通风良好。
017. 请在专业人员的指导下将系统安装在合适的位置。
