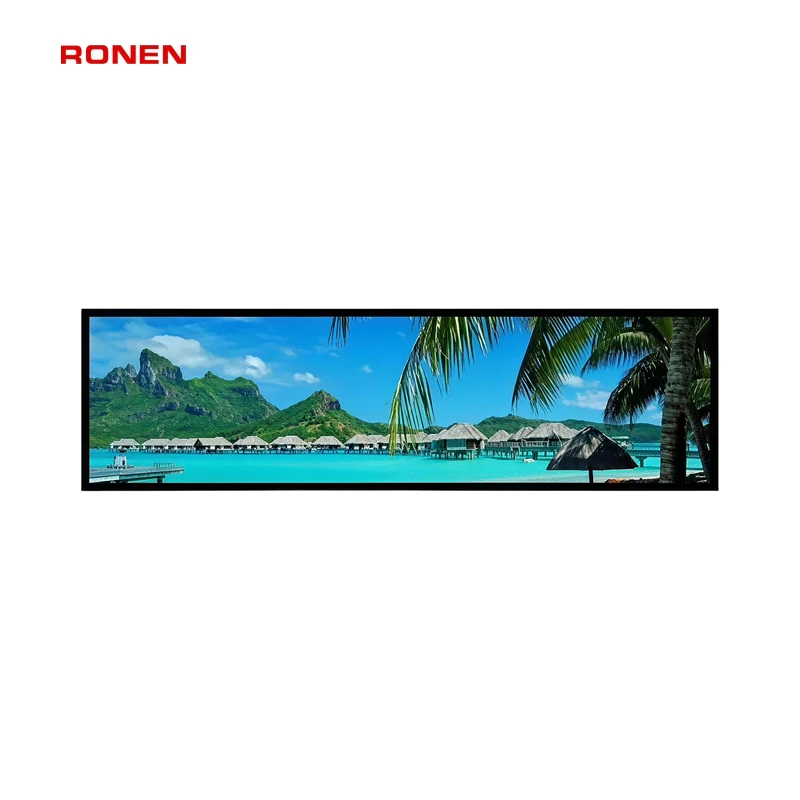

Modulfoto — Die folgenden Spezifikationen sind maßgeblich.

14.5″ Balken-LCD-Display — 2560×720 LVDS-Modul

Kundenspezifisches Sonderform-Modul aus RONEN’s 23.700 m² großen ISO-9001:2015-Werk. Nach Auftrag gefertigt — Spezifikation und Angebot auf Anfrage.

14.5″2560×720Balken600 cd/m²Touch optional

Datenblatt & Angebot anfordern Alle Sonderform-Displays

Displaygröße	14.5 inch (Balken)
Auflösung	2560×720
Außenmaße (mm)	Projektbezogen bestätigt
Aktivbereich (mm)	354.0×99.8
Modulschnittstelle	LVDS / MIPI
Treiber-IC	FT8201P
Modultyp	COG-TFT-Modul mit Hintergrundbeleuchtung
Leuchtdichte	600 cd/m²
Betriebstemperatur	-20 ℃ ~ +70 ℃ (standard)
Glastyp	Standard-TFT-Glas; Deckglas optional
Touch-Option	Optional — keine / resistiv / kapazitiv (CTP)
HDMI-Treiberplatine	HDMI-Konverter-Treiberplatine als Zubehör erhältlich
Lieferart	Nach Auftrag gefertigt — kundenspezifisches Sonderform-Programm

Technische Übersicht — was diese Spezifikationen für Ihr Design bedeuten

Die obige Tabelle führt das veröffentlichte Format dieses balken-Displays auf. Die folgenden Hinweise erläutern, wie sich jeder Wert auf ein tatsächliches Gehäuse, die Firmware und die Endproduktentscheidung auswirkt, damit Sie die Eignung vor Anfrage eines Angebots beurteilen können.

Panel, Auflösung und Formfaktor

Das 14.5″ Balken-Panel nutzt ein natives 2560×720-Pixelformat. Da das Format nach Kundenauftrag gefertigt wird, passen wir die Auflösung an das von Ihnen bereits angesteuerte Host-Board an — keine Framebuffer-Überarbeitung, keine Skalierungsartefakte bei einem nicht standardmäßigen Seitenverhältnis.

Außenmaße und Aktivbereich

Außenmaße Projektbezogen bestätigt mit einem Aktivbereich von 354.0×99.8 (alle mm). Die Differenz zwischen beiden ist der Rahmen, der Treiberbereich und der Steckerfreiraum, die Ihre mechanische Zeichnung vorsehen muss — senden Sie uns Ihre Ausschnittzeichnung, und wir bestätigen die Passform vor der Werkzeuganfertigung.

Helligkeit und Betrachtungsbedingungen

Spezifiziert mit 600 cd/m². Innenanwendungen verwenden Standard-Hintergrundbeleuchtungen; halb-outdoor- und sonnenlichttaugliche Ausführungen erhalten eine Hintergrundbeleuchtung hoher Helligkeit, Deckglas und optional eine optische Verbindung (Bonding) für Kontrast bei direkter Beleuchtung.

Schnittstelle, Glas und Touch

Elektrische Schnittstelle: LVDS / MIPI. Glas: Standard-TFT-Glas; Deckglas optional. Touch: Optional — keine / resistiv / kapazitiv (CTP). Ein HDMI-Treiberboard ist als Zubehör erhältlich — HDMI-Konverter-Treiberplatine als Zubehör erhältlich — sodass das Modul direkt an HDMI-Quellen ohne ein kundenspezifisches Trägerboard angeschlossen wird.

So funktioniert die Bestellung

Diese Größe wird im Rahmen des Sonderform-Displays Fertigung-nach-Auftrag-Programms geliefert — es ist getrennt vom 193-Modell-Standardkatalog. Senden Sie Größe, Auflösung und Außenmaße; Sie erhalten ein Datenblatt, eine Machbarkeitsprüfung und ein Angebot innerhalb eines Werktags. Schnittstelle, Helligkeit, Touch und Außenmaße können alle projektspezifisch angepasst werden.

Request specification & quotation

Vollständiges Datenblatt, Machbarkeitsprüfung und Preise für dieses 14.5″ Balken-Display — direkt ab Werk, ohne Zwischenhändler.

LieferartNach Auftrag gefertigt — Datenblatt & Machbarkeit pro Projekt
Kundenspezifische OptionAußenmaße / Aktivbereich / Schnittstelle / Touch / Helligkeit angepasst
Vollständiges Datenblatt auf AnfrageKonstruktionszeichnung, Pin-Belegung, Kontrast, Betrachtungswinkel — innerhalb 1 Werktag
LieferzeitMit Angebot bestätigt · Direkt ab Werk
Garantie12 Monate gegen DOA, langfristige Lieferzusicherung

Datenblatt anfordern

Häufig gestellte Fragen zum 14.5″ Balken-Display

In welcher Auflösung ist das 14.5″ Balken-Display erhältlich?

Das 14.5″ Balken-Format basiert auf 2560×720. Wir passen das native Pixelformat an, sodass Ihr Host-Controller nicht geändert werden muss — teilen Sie uns die Auflösung und Schnittstelle mit, die Ihr Board bereits ansteuert, und wir bestätigen die Übereinstimmung im Datenblatt.

Welchen Aktivbereich und welche Außenmaße hat das 14.5″ Balken-Display?

Der veröffentlichte Aktivbereich für die 14.5″-Ausführung ist 354.0×99.8. Senden Sie uns den verfügbaren Platz in Ihrem Gehäuse, und wir bestätigen die mechanische Passform, einschließlich etwaiger FPC-Führung und Rahmenfreiraum.

Welche Schnittstelle verwendet das 14.5″ Balken-Display?

LVDS / MIPI. Wir bestätigen Stecker, Signal-Timing und Hintergrundbeleuchtungsansteuerung als Teil des freigegebenen Datenblatts.

Wie hell ist das 14.5″ Balken-Display?

Spezifiziert mit 600 cd/m². Panels dieser Größe befinden sich häufig in Fahrzeugen, Kiosken oder Industrie-HMIs, wo Deckglas und optische Verbindung (Bonding) ebenso wichtig sind wie der reine Nits-Wert.

Welchen Glastyp und welche Touch-Option unterstützt das 14.5″ Balken-Display?

Standard-TFT-Glas; Touch ist optional — keine / resistiv / kapazitiv (CTP), mit oder ohne Deckglas. Beim 14.5″-Aufbau ist das Deckglas normalerweise 2,0–3,0 mm bei CTP, und AR/AG-Behandlung sowie optische Verbindung (Bonding) sind für Fahrzeug-, Kiosk- und Hochkontrast-Anwendungen erhältlich.

Kann ich ein HDMI-Treiberboard für das 14.5″ Balken-Display erhalten?

Ja. Ein HDMI-zu-MIPI/LVDS-Konverter-Treiberboard ist als Zubehör erhältlich, sodass das Modul an HDMI-Quellen wie Media-Player, SBCs und Industrie-PCs angeschlossen wird. Wir bestätigen die Board-Übereinstimmung pro Projekt.

Ist das 14.5″ Balken-Display auf Lager oder wird es nach Kundenauftrag gefertigt?

Das 14.5″ Balken-Display wird nach Kundenauftrag gefertigt. Senden Sie uns Größe, Auflösung und Außenmaße, und wir liefern ein Datenblatt, eine Machbarkeitsprüfung und ein Angebot.
