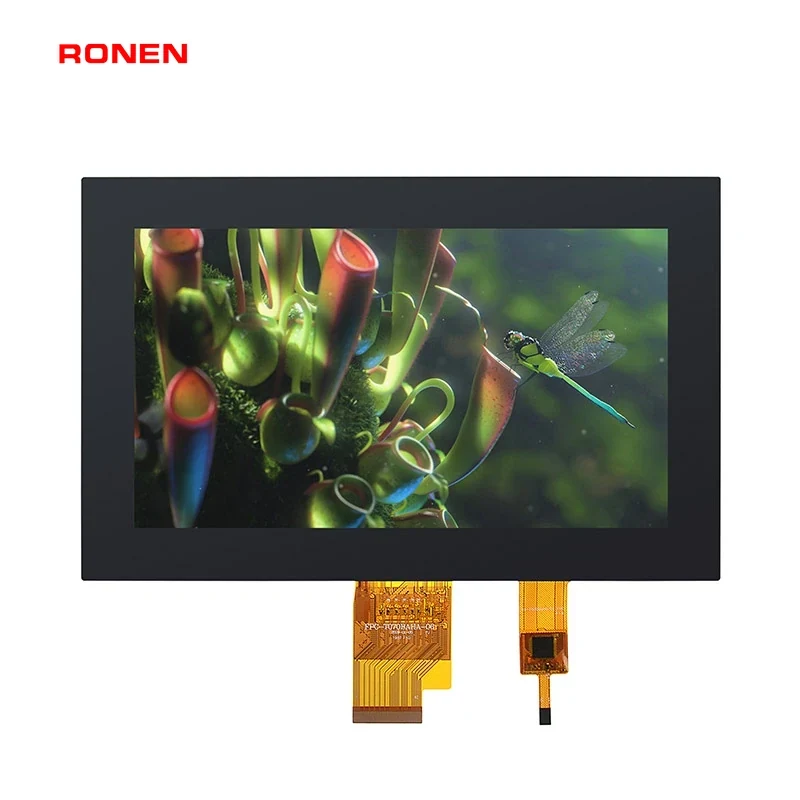

RG-T070BAHA-01CA — TFT-LCD-Modul 7.0″ 1024x600 TN
2D-CAD-Mechanikzeichnung: per E-Mail anfordern
| RONEN P/N | RG-T070BAHA-01CA |
|---|---|
| Displaygröße | 7.0 inch |
| Auflösung | 1024x600 |
| LCD-Typ / Form | TN |
| Helligkeit | 400 cd/m² |
| LCD-Treiber-IC | HX8282A11 |
| Touch-Option | Kapazitiver Touch (CTP) |
| CTP-Treiber-IC | ST1633i |
| Bonding-Typ | Air Bonding |
| Aktive Fläche (mm) | 154.21x85.92 |
| Außenmaße (mm) | 184.81x116.52x8.00 |
| Betriebstemp. (°C) | -20 ~ 70 |
| Lagertemp. (°C) | -30 ~ 80 |
Technische Übersicht – was diese Spezifikationen für Ihre Konstruktion bedeuten
Die Tabelle oben listet die Werkseigenschaften dieses Moduls. Die folgenden Hinweise erklären, wie sich jeder Wert auf Gehäuse, Firmware und die Entscheidung am Endprodukt auswirkt – so können Sie die Passung beurteilen, bevor Sie ein Angebot anfordern.
Panel, Auflösung und Bauform
Das Panel nutzt TN; die native Auflösung beträgt 1024x600.
Die aktive Fläche von 154.21x85.92 mm liegt innerhalb einer Kontur von 184.81x116.52x8.00 mm – die Differenz ist der Rand, der Treiberbereich und der Platz für den Anschluss, den Ihre Konstruktionszeichnung reservieren muss.
Hintergrundbeleuchtung und Blickwinkel
Die typische Helligkeit beträgt 400 cd/m². Das passt zu Innenprodukten mit normalem Umgebungslicht und halboffenen Gehäusen ohne direkte Sonneneinstrahlung. Es handelt sich um eine gängige Spezifikation für Mess- und Instrumententafeln sowie für Innen-Terminals mit geregelter Helligkeit. Direktes Sonnenlicht würde das Bild dennoch auswaschen – für Produkte im Freien ist eine hellere oder sonnenlichttaugliche Variante zu erwägen.
MCU-Schnittstelle und LCD-Treiber-IC
LCD-Treiber-IC: HX8282A11. Wenn Sie den Treiber kennen, kann Ihr Firmware-Team die richtige Initialisierungssequenz und die Timing-Parameter laden – das ist der übliche Ausgangspunkt beim Anlaufen eines neuen Panels.
Touch-Option
Diese Konfiguration enthält kapazitiven Touch. Sie reagiert auf einen leitenden Finger oder Stift hinter einer Abdecklinse, unterstützt in den meisten Konfigurationen Mehrpunktgesten und benötigt keinen Druck. Planen Sie eine Abdecklinse mit geeigneter Dicke ein und die Touch-Firmware des Controller-Herstellers.
Betriebs- und Lagertemperatur
Die Betriebstemperatur liegt bei -20 °C bis 70 °C – das Panel muss während des Betriebs in diesem Bereich liegen. Geben Sie die Belüftung des Gehäuses an und berücksichtigen Sie den Temperaturanstieg durch die Elektronik im Inneren, da die Innentemperatur über der Umgebungstemperatur liegen kann.
Der Lagerbereich liegt bei -30 °C bis 80 °C. Das ist wichtig für Versand, Lagerung und Zeiträume ohne Stromversorgung – besonders relevant für Produkte, die durch heiße Klimazonen transportiert oder in Containern gelagert werden.
Integration und Bestellhinweise
Jedes Modell dieser Serie ist dauerhaft aus dem Standardprogramm. Muster und Serienmengen werden nach demselben freigegebenen Fertigungsplan gefertigt, sodass die Spezifikation unverändert bleibt; Termine werden projektbezogen bestätigt.
Falls Ihr Projekt etwas benötigt, was die Standardkonfiguration nicht abdeckt – etwa eine andere Schnittstelle, Touch-Art, Helligkeitsbereich, Lebensdauer der Hintergrundbeleuchtung oder eine andere Konturmaß – lohnt sich eine Anfrage nach einem individuellen Angebot. Eine Anpassung von Schnittstelle oder Kontur innerhalb einer bestehenden Serie ist meist deutlich günstiger und schneller als ein Neuanfang, und als Direktmarken-Hersteller sprechen Sie mit dem Hersteller selbst statt mit einem Handelsunternehmen.
Angebot & Datenblatt anfordern
Vollständiges Datenblatt, Preis und Lieferzeit — direkt ab Werk, ohne Zwischenhändler.
- LieferartNach Auftrag gefertigt — Datenblatt und Machbarkeit pro Projekt
- AnpassungAußenmaße / Aktivbereich / Schnittstelle / Touch / Helligkeit nach Maß
- Vollständiges Datenblatt per RFQAußenmaßzeichnung, Pinbelegung, Kontrast, Blickwinkel — nach Prüfung der Anfrage
- LieferzeitMit dem Angebot bestätigt · Direkt ab Werk
- Garantie12 Monate gegen Fertigungsfehler, langfristige Lieferverpflichtung
Häufige Fragen zu RG-T070BAHA-01CA
Wie werden Bestellmengen und Lieferplanung abgestimmt für RG-T070BAHA-01CA?
RG-T070BAHA-01CA ist ein Standardmodul von RONEN und wird im Standardprogramm über die Programmlaufzeit geplant, sodass Muster und Serienmengen demselben freigegebenen Fertigungsplan folgen. Bestellmengen und OEM-/Volumenpreise werden projektbezogen bestätigt — kontaktieren Sie sales@odmlcd.com für ein Lieferabkommen.
Ist RG-T070BAHA-01CA aus dem Standardprogramm und wie schnell wird geliefert?
Ja. Muster- und Serientermine werden nach dem abgestimmten Projektplan festgelegt. Der Lieferumfang wird projektbezogen schriftlich bestätigt.
Kann RG-T070BAHA-01CA angepasst werden?
Ja. FPC-Umriss, Stecker, Hintergrundbeleuchtung, Touchpanel (resistiv oder kapazitiv) und Treiberboard-Interface sind anpassbar. Fragen Sie uns nach der Mindestmenge Ihrer Option.
Wie lange bleibt RG-T070BAHA-01CA lieferbar?
Für RG-T070BAHA-01CA gilt die Lebensdauer-Lieferzusage von RONEN: 5+ Jahre kontinuierliche Lieferung als Standard; bei Überarbeitung wird ein pin-kompatibler Nachfolger angeboten.
Wie erhalte ich Datenblatt und Testmuster?
Senden Sie das RFQ-Formular auf dieser Seite — Sie erhalten Datenblatt (PDF), Preise und Engineering-Support innerhalb eines Werktags.
