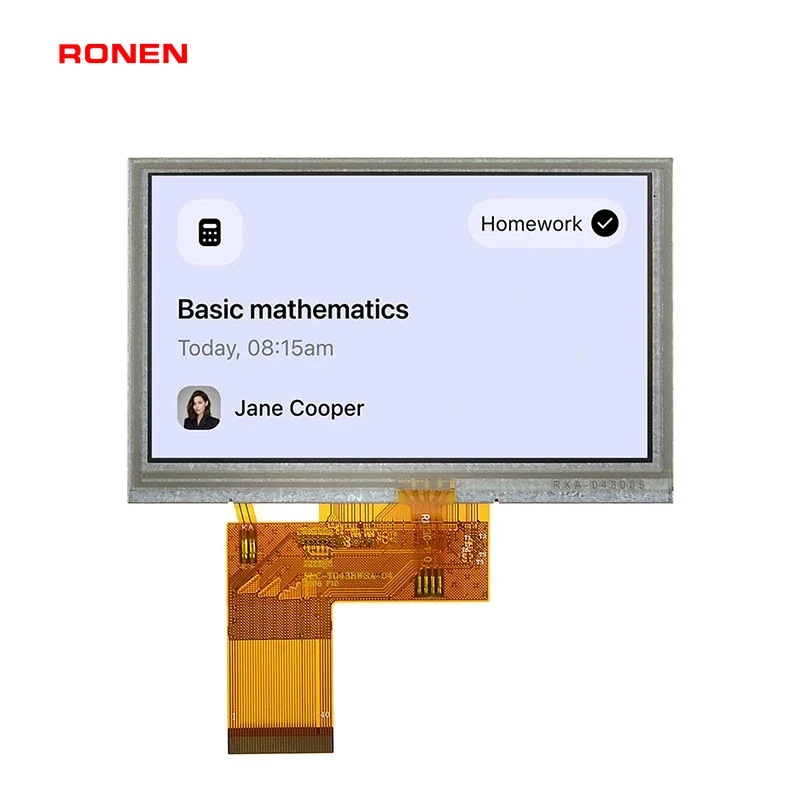

RG-T043BWSA-02P - 4.3" 800x480 IPS RTP TFT LCD モジュール

RG-T043BWSA-02P — 4.3″ 800x480 IPS TFT LCD モジュール

RONEN の 23,700㎡ の ISO 9001:2015 認定工場で製造された工業グレードのディスプレイモジュール。データシートとサンプルはお問い合わせにてご提供。
4.3"800x480IPS750 cd/m²RTP

2D CAD 機械図面: メールで請求する

RONEN P/NRG-T043BWSA-02P
画面サイズ4.3 inch
解像度800x480
LCD タイプ/形状IPS
輝度750 cd/m²
モジュールインターフェースRGB 24bit 40PIN
LCD ドライバ ICST7262
タッチオプション抵抗膜式タッチパネル (RTP)
ボンディングタイプOptical Bonding
表示領域 (mm)95.04x53.86
外形寸法 (mm)105.50x67.20x4.15
動作温度 (°C)-20 ~ 70
保存温度 (°C)-30 ~ 80

技術解説:これらの仕様があなたの設計にどう影響するか

上の表はこのモジュールの工場出荷時の仕様です。以下の解説は、各数値が筐体、ファームウェア、そして最終製品の判断にどう影響するかを説明し、見積もりを依頼する前に適合性を評価できるようにするものです。

パネル、解像度、外形

このパネルは IPS; ネイティブ解像度は 800x480.

アクティブエリアは 95.04x53.86 mm で、外形 105.50x67.20x4.15 mm の内側に収まります。その差が枠、ドライバー領域、そして基板図面で確保すべきコネクタ用スペースです。

バックライトと視野角

代表輝度は 750 cd/m² で、高い環境光下でも使用できる屋外端末、車載機器、直射光下の産業用パネルに適しています。なお代表輝度は規定の試験条件下で測定されるものです。直射日光下では、保護カバーガラスの反射防止コーティングと筐体の換気も知覚輝度に影響します。

このパネルは IPS 方式です。斜めから見ても色味と視野角が安定しているため、画面がユーザーに真正面に向いていない場合(傾いたパネル、携帯機器、わずかに傾けて取り付けた機器など)に便利です。

モジュールインターフェースとLCDドライバIC

このモジュールは RGB 24bit 40PIN で制御されます。これはマイコンとパネル間の電気的インターフェースであり、基板で必要なピン数と実装面積、および画面の更新速度の2つを決定します。

並列 RGB インターフェースはより多くのピンと配線を必要としますが、高いスループットを提供します。高速な画面更新や動画が必要な場合に適しています。

LCD ドライバ IC:ST7262。ドライバを把握していれば、ファームウェアチームは正しい初期化シーケンスとタイミングパラメータを読み込めます。これが新しいパネルの立ち上げ時の通常の出発点です。

タッチオプション

この構成には 抵抗膜式タッチが含まれます。任意の指、手袋、スタイラスで動作し、容量ではなく圧力に反応するため、手袋の使用が義務付けられている環境や、パネルが厚い保護窓の裏側にある場合に適しています。静電容量式と比べるとマルチタッチや濡れた指の挙動は制限されます。

動作温度と保存温度

動作温度は -20 °C ~ 70 °C です。パネルは動作中この範囲内に収める必要があります。筐体の換気を指定し、内部エレクトロニクスによる温度上昇を考慮してください。内部温度は環境温度を上回ることがあります。

保存温度範囲は -30 °C ~ 80 °C です。これは出荷、保管、および通電しない期間において重要です。特に暑い地域を通過したり、コンテナで保管される製品にとって重要です。

実装と発注について

このシリーズの各モデルは 標準品ラインナップ です。サンプルと量産分は同じロットから供給され、間で仕様が変わることはありません。サンプルおよび量産の数量・時期は案件ごとに書面で確認します。

標準構成でカバーできないもの(別のインターフェース、タッチの種類、輝度範囲、バックライト寿命、あるいは異なる外形寸法)がプロジェクトに必要な場合は、カスタム見積もりをご依頼する価値があります。既存ファミリー内でインターフェースや外形を調整する方が、新しいモジュールを一から作るよりはるかに速く安上がりです。またメーカー直販であるため、商社ではなくメーカー本体と直接お話しできます。

⚲ このモジュールを比較仕様比較ツールにこのモジュールを自動読み込みし、別の型番と並べて比較できます。

お見積り & データシート請求

本モデルのフル仕様・価格・納期 — 工場直送、仲介なし。

  • 供給モデル受注生産 — プロジェクトごとに仕様書と実現性評価
  • カスタマイズ外形 / 有効エリア / インターフェース / タッチ / 輝度を個別対応
  • RFQで完全仕様を提供外形図、ピン定義、コントラスト、視野角 — RFQ 確認後にご案内
  • 納期お見積もり時に確認 · 工場直販
  • 保証製造不良に対して12か月、長期供給のコミットメント
データシート(PDF)を請求

お見積り依頼

内容を自動入力したメールが開きます。内容を確認のうえ返信。

RG-T043BWSA-02P のよくある質問

RG-T043BWSA-02P の発注数量と標準は?

RG-T043BWSA-02P は RONEN の標準モジュールで、サンプルも量産分も同一仕様で手配され、仕様が変わることはありません。発注数量、時期、および OEM/量産の商務条件は案件ごとに書面で確認します — sales@odmlcd.com までお問い合わせください。

RG-T043BWSA-02P は標準がありますか。どのくらいで出荷できますか。

はい。標準カタログモデルはサンプリング可能(適格プロジェクトでは通常無料)で、サンプリング期間は 5〜7 営業日です。量産納期は案件ごとに書面で確認します。標準状況はこのページに表示されます。

RG-T043BWSA-02P のカスタマイズは可能ですか。

可能です。FPC 形状、コネクタ、バックライト輝度、タッチパネル(抵抗式/静電容量式)、ドライバ基板インターフェースをカスタマイズできます。オプションごとの最小ロット数をお問い合わせください。

RG-T043BWSA-02P の供給はどのくらい続きますか。

RG-T043BWSA-02P には RONEN の長期供給コミットメントが適用されます。標準で 5〜8 年の継続供給、万一パネルが改訂された場合はピン互換の後継品をご提案します。

データシートとテストサンプルの入手方法は?

このページの RFQ フォームからお送りください。仕様書(PDF)、価格、エンジニアリングサポートをお届けします。
