RG-T0276BCSA-01 — 2.76″ 480x480 IPS 원형 TFT LCD 모듈
스마트홈 제어, 계량기, 웨어러블 표시기 등 원형 폼팩터가 선호되는 용도의 원형 디스플레이.
2D CAD 기계 도면: 이메일로 요청
| RONEN P/N | RG-T0276BCSA-01 |
|---|---|
| 디스플레이 크기 | 2.76 inch |
| 해상도 | 480x480 |
| LCD 타입/형상 | IPS Round |
| 휘도 | 280 cd/m² |
| 모듈 인터페이스 | RGB 24bit 40PIN |
| LCD 구동 IC | ST7701S |
| 터치 옵션 | 터치 없음 |
| 액티브 영역 (mm) | 70.13x70.13 |
| 외형 치수 (mm) | 73.03x76.48x2.26 |
| 동작 온도 (°C) | -20 ~ 70 |
| 보관 온도 (°C) | -30 ~ 80 |
기술 개요: 이 사양이 귀사의 설계에 어떤 영향을 주는지
위 표는 이 모듈의 공장 출하 사양을 나열합니다. 다음 설명은 각 수치가 하우징, 펌웨어 및 최종 제품 결정에 어떻게 영향을 주는지 설명하여, 견적을 요청하기 전에 적합성을 평가할 수 있도록 합니다.
패널, 해상도 및 형상
이 패널은 IPS Round; 원형 액티브 영역을 사용합니다. 즉 유효 영역이 사각형이 아닌 원이 됩니다. 펌웨어 레이아웃, 아이콘 글꼴 및 픽셀 정밀 인터페이스는 모두 보이는 원 바깥쪽에 있는 모서리를 제외하고 설계해야 합니다; 네이티브 해상도는 480x480.
액티브 영역은 70.13x70.13 mm이며, 외곽선 73.03x76.48x2.26 mm 안에 들어갑니다. 그 차이가 베젤, 구동부 영역, 그리고 기판 도면에서 확보해야 할 커넥터 공간입니다.
백라이트 및 시야각
대표 휘도는 280 cd/m² 입니다. 일반적인 주변 조명 아래의 실내 제품과 직사광선을 피한 반개방형 하우징에 적합합니다. 계측 패널과 계기, 밝기를 조절하는 실내 단말기에서 흔한 사양입니다. 다만 직사광선에서는 화면이 바래버리므로 야외 제품에는 더 밝거나 직사광선 가독성 타입을 검토해야 합니다.
이 패널은 IPS 방식입니다. 비스듬히 봐도 색상과 시야각이 안정적이라, 화면이 사용자를 정면으로 향하지 않을 때(경사진 패널, 휴대 기기, 약간 기울여 장착한 장비 등) 유용합니다.
모듈 인터페이스 및 LCD 구동 IC
이 모듈은 RGB 24bit 40PIN 로 제어됩니다. 이는 마이크로컨트롤러와 패널 사이의 전기적 인터페이스이며, 기판에 필요한 핀 수와 실장 면적, 그리고 화면 갱신 속도라는 두 가지를 결정합니다.
병렬 RGB 인터페이스는 더 많은 핀과 배선을 필요로 하지만 높은 처리량을 제공합니다. 빠른 화면 갱신이나 동영상이 필요한 경우에 적합합니다.
LCD 구동 IC: ST7701S. 구동 IC 를 알면 펌웨어 팀이 올바른 초기화 시퀀스와 타이밍 파라미터를 불러올 수 있습니다. 이것이 새 패널 구동 시 일반적인 시작점입니다.
터치 옵션
이 구성은 터치 없음(디스플레이만 해당)입니다. 입력이 버튼, 로터리 인코더, 키보드 또는 리모컨으로 이루어지는 제품에 적합합니다. 모듈은 얇고 저렴하게 유지되며 터치 보정도 불필요합니다. 제품에 화면상 조작이 필요하다면 이 크기의 정전식 타입을 요청하세요.
동작 온도 및 보관 온도
동작 온도는 -20 °C ∼ 70 °C 입니다. 패널은 동작 중 이 범위 안에 있어야 합니다. 하우징 환기를 지정하고 내부 전자 부품에서 발생하는 온도 상승을 고려하세요. 내부 온도는 주변 온도보다 높아질 수 있습니다.
보관 온도 범위는 -30 °C ∼ 80 °C 이며, 출하, 보관 및 통전되지 않는 기간에 중요합니다. 특히 더운 지역을 통과하거나 컨테이너에 보관되는 제품에 해당합니다.
통합 및 주문 안내
이 시리즈의 각 모델은 표준품 입니다. 샘플과 양산은 동일 표준품에서 조달되며 규격이 완전히 일치합니다. 샘플과 양산의 수량 및 시기는 프로젝트별로 서면 확인합니다.
표준 구성이 커버하지 못하는 것(다른 인터페이스, 터치 종류, 휘도 범위, 백라이트 수명 또는 다른 외곽선 치수)이 프로젝트에 필요하다면 맞춤 견적을 요청할 가치가 있습니다. 기존 제품군 안에서 인터페이스나 외곽선을 조정하는 것이 새 모듈을 처음부터 만드는 것보다 훨씬 빠르고 저렴합니다. 또한 제조사 직거래이므로 상사가 아니라 제조사 본사와 직접 상담할 수 있습니다.
견적 및_DATASHEET 요청
해당 모델의 전체 사양·가격·납기 — 공장 직송, 무통상.
- 공급 모델주문 제작 — 프로젝트별 사양서와 실현 가능성 검토
- 맞춤화외형 / 유효 영역 / 인터페이스 / 터치 / 휘도 맞춤
- RFQ 시 전체 사양외형 도면, 핀 정의, 콘트라스트, 시야각 — RFQ 검토 후 안내
- 납기견적과 함께 확인 · 공장 직거래
- 보증제조 결함에 대해 12개월, 장기 공급 약속
RG-T0276BCSA-01 자주 묻는 질문
RG-T0276BCSA-01의 발주 수량과 표준는 어떻게 됩니까?
최소 주문 수량 1개(샘플)부터 — RG-T0276BCSA-01은 샘플 1개부터 출고되며, 양산은 10개부터 가능합니다. RONEN 표준 모듈입니다.
RG-T0276BCSA-01은 표준가 있습니까? 얼마나 빨리 배송됩니까?
네. 표준 카탈로그 모델은 샘플링이 가능하고(적격 프로젝트는 흔히 무료), 샘플링 주기는 5~7 영업일입니다. 양산 납기는 프로젝트별로 서면 확인합니다. 표준 상태는 이 페이지에 표시됩니다.
RG-T0276BCSA-01은 커스터마이징이 가능합니까?
가능합니다. FPC 외형, 커넥터, 백라이트 밝기, 터치패널(저항막/정전용량식), 드라이버 보드 인터페이스 모두 맞춤 제작이 가능합니다. 옵션별 최소 수량은 문의해 주세요.
RG-T0276BCSA-01은 얼마나 오래 공급됩니까?
RG-T0276BCSA-01에는 RONEN의 장기 공급 약정이 적용됩니다. 표준 5년 이상 연속 공급, 패널이 개정될 경우 핀 호환 후속 모델을 제안합니다.
데이터시트와 테스트 샘플은 어떻게 받습니까?
이 페이지의 RFQ 양식을 제출하면 사양서(PDF), 견적, 엔지니어링 지원을 받으실 수 있습니다.
3인치 미만 유사 모듈

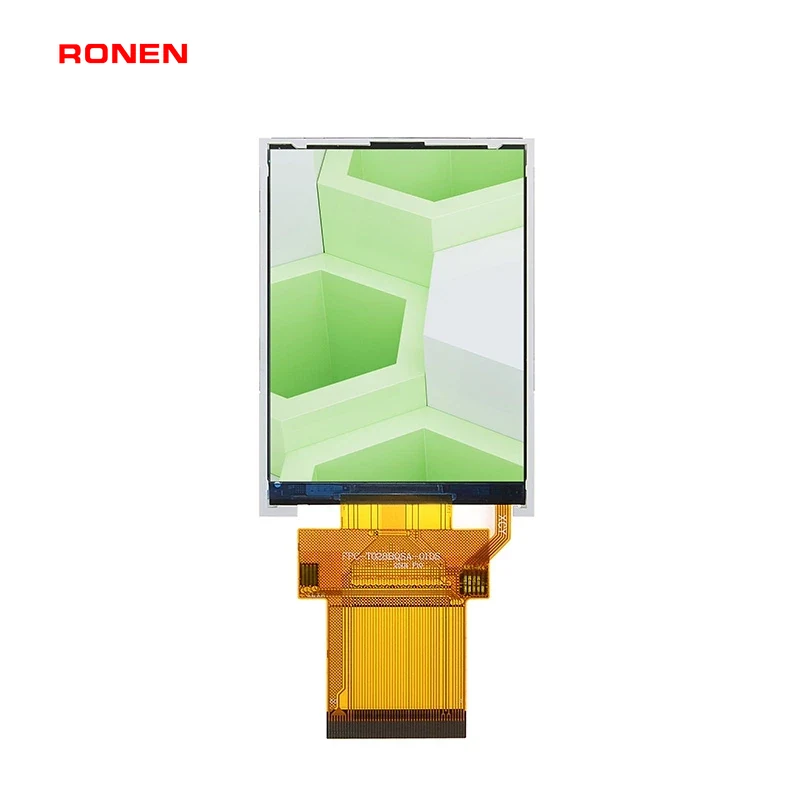

RG-T028BQSA-01

RG-T028BQSA-01P

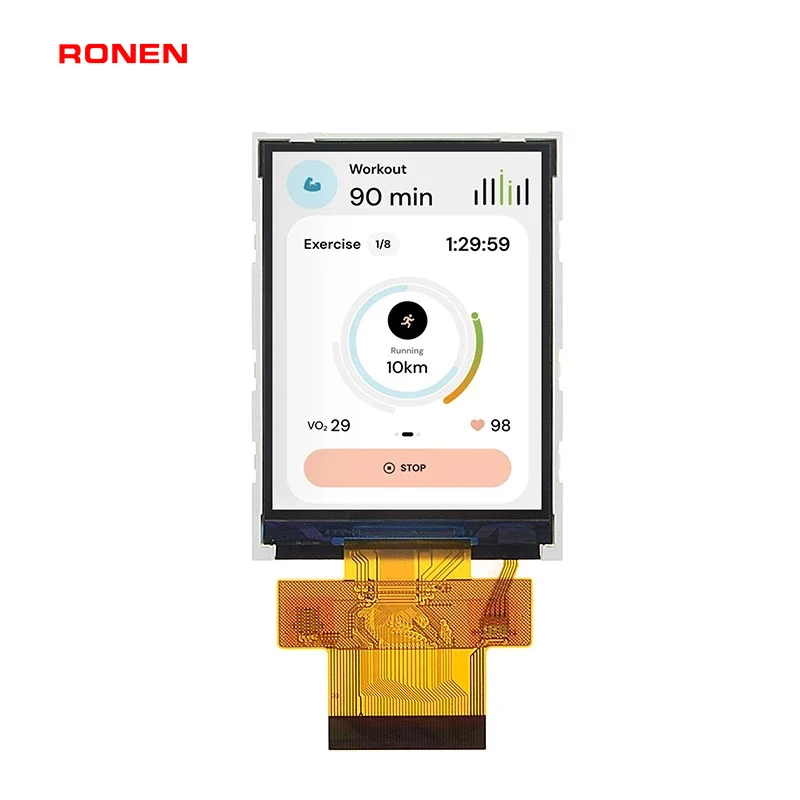

RG-T028GQSW-01
